引言

单脉冲雷达导引头是现代精确制导的核心，其性能直接决定了武器的命中精度与抗干扰能力[1]。在导引头系统中，中频接收机承担着从目标回波中提取角误差、距离及速度信息的关键任务[2]。传统中频接收机常采用由分立式模拟器件搭建的正交相位调制方案，该技术通过将和、差信号合并为一路，并利用副载波调制将幅度信息转换为相位/频率信息，有效降低了对多通道一致性的要求，具备结构紧凑、体积小等优点，曾广泛应用于各类导引头平台[3]。

然而，在实际维修与保障中发现，此类基于模拟器件的接收机故障率远高于数字接收机。其技术痛点集中体现在：幅相校正漂移、测向斜率不稳定、接收机灵敏度劣化、噪底升高[4]。如图1所示的具体故障案例表明，在低温下，当目标信号能量超过特定门限P时，角误差信息提取通道中鉴频电路性能下降，导致测向斜率发生跳变，引发天线指向偏转带来目标截获不稳定，最终致使跟踪失败，恢复至常温时，其测向斜率稳定不变，可正常跟踪目标。进一步分析为：低温工作时，信号能量达到中等信号强度时，鉴频器的鉴频斜率从常温的5.2 V/kHz变为1.6 V/kHz，导致跟踪角误差增大。该类故障根源在于模拟元器件（如鉴频器、对数放大器电路等[5-6]）的参数温漂及老化，其诊断与修复严重依赖专家经验与精密仪器，维修周期长、成本高。

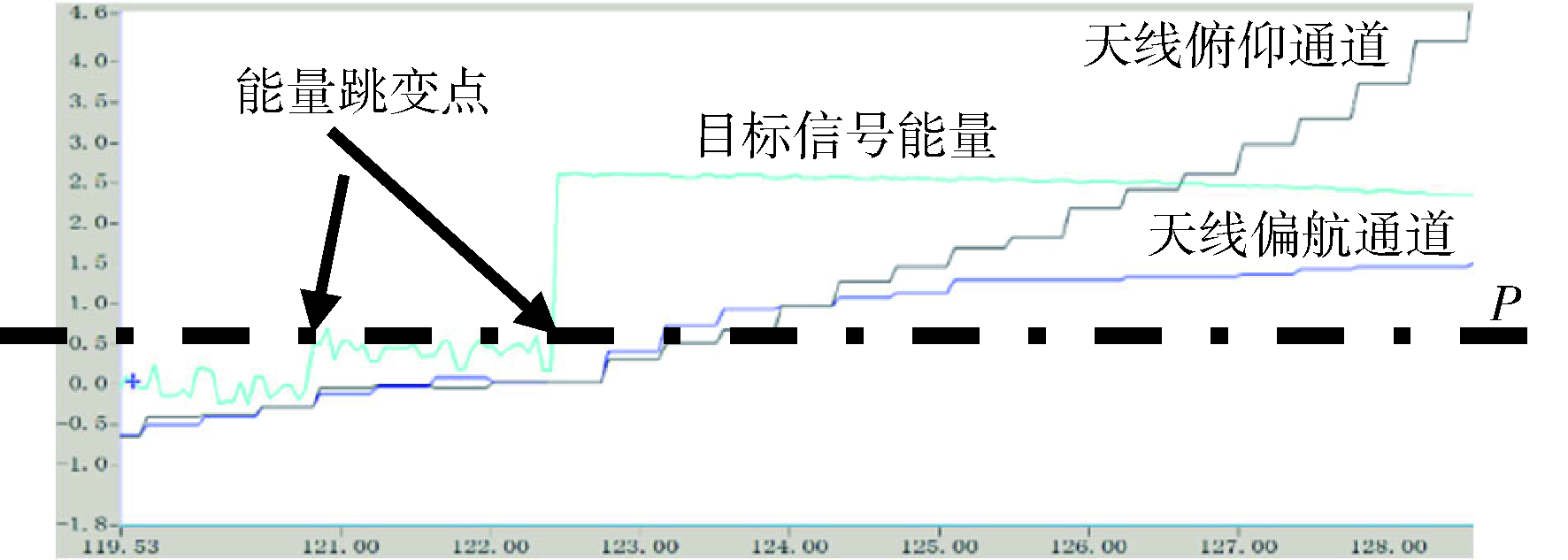

图1　测向斜率跳变致使天线指向偏转

本研究的意义在于，深入剖析以正交相位调制为代表的传统模拟接收机故障机理，并将其与软件无线电和数字化信号处理的数字中频接收机进行对比。现代方案利用高速ADC和FPGA[7]，在数字域实现信号的合成、分离与解调，将传统方案中依赖硬件稳定性的鉴频、检波等功能，转化为稳定、可重构的算法。这不仅从根本上规避了模拟器件的性能漂移问题，还为实现智能诊断与参数在线校正提供了可能。通过此研究，旨在为现役装备的精准维修与延寿提供理论支撑，并为新一代导引头接收机的数字化、智能化设计转型指明技术方向。

本文详细内容请下载：

http://www.chinaaet.com/resource/share/2000007148

作者信息：

付强，李珍珍，张俊升，石淑娟

（国营洛阳丹城无线电厂，河南 洛阳 471000）
