GZ-G1K-XI型PDM 1 kW中波广播发射机脉宽调制器电路分析

集成电路应用

张富强1,张一鸣2

1.山西省广播电视局中波台管理中心忻州中波台； 2.山西师范大学

摘要： 该研究介绍了GZ-G1K-XI型PDM 1 kW中波广播发射机脉宽调制器的组成、作用及电路结构，重点分析了音频处理器、多路混合器的电路原理，介绍了脉宽调制器的运行情况。通过以上电路分析，为机务人员开展中波广播发射机的调试和维修工作提供理论依据，提高设备维护水平；为中波广播稳定播出提供坚实的技术保障，降低停播率，提高播出可靠性。

关键词： 脉宽调制器音频处理器多路混合器集成电路应用

中图分类号：TN934文献标识码：ADOI:10.19339/j.issn.1674-2583.2026.04.003
中文引用格式：张富强,张一鸣. GZ-G1K-XI型PDM 1 kW中波广播发射机脉宽调制器电路分析［J］.集成电路应用，2026，43（4）：12-16.
英文引用格式：Zhang Fuqiang,Zhang Yiming. Circuit analysis of the GZ-G1K-XI PDM 1 kW medium wave broadcasting transmitter pulse width modulator［J］.Application of IC，2026，43（4）：12-16.

Circuit analysis of the GZ-G1K-XI PDM 1 kW medium wave broadcasting transmitter pulse width modulator

Zhang Fuqiang1,Zhang Yiming2

1.Shanxi Provincial Radio and Television Bureau Zhongbo Station Management Center Xinzhou Zhongbo Broadcasting Station；2.Shanxi Normal University

Abstract： This paper introduces the composition, functions and circuit structure of the pulse width modulator applied in the GZ-G1K-XI PDM 1 kW medium wave broadcasting transmitter. It focuses on analyzing the circuit principles of the audio processor and multi-channel mixer，and explains the operating characteristics of the pulse width modulator. Through the systematic analysis of circuits, this study provides a theoretical basis for maintenance personnel in the debugging and maintenance of medium wave broadcasting transmitters, helps improve the maintenance efficiency and technical level, while offering solid technical basis for the stable operation of medium wave broadcasting services, reducing the broadcasting interruption rate and enhancing the reliability of signal transmission.

Key words : pulse duration modulation; audio processor; multi-channel mixer

引言

脉宽调制发射机是当前中波广播发射台使用的主要机型之一，脉宽调制器是脉宽调制发射机的“心脏”电路，实现了音频信号到调宽脉冲的转换，可显著提升整机效率、降低失真与热损耗。本文针对GZG1KXI型PDM 1 kW（以下简称“PDM”）中波广播发射机脉宽调制器，详细分析了音频处理器、多路混合器的电路原理及其作用，为发射机运行维护、故障排查、技术改造提供理论参考，对保障中波台安全播出具有现实意义。

1PDM发射机脉宽调制器的组成及作用

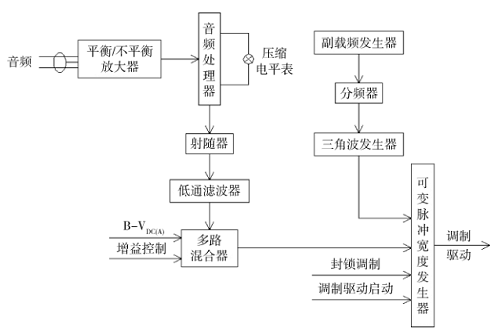

如图1所示，PDM发射机脉宽调制器由平衡/不平衡放大器、音频处理器、射随器、低通滤波器、多路混合器、副载频发生器、分频器、三角波发生器、可变脉冲宽度发生器等模块构成［1］。核心功能是将输入的音频信号进行动态范围压缩与多路控制信号混合，再与三角波比较，生成幅值为15 V、脉冲宽度随音频幅度变化的方波，输送至调制驱动板。本文主要对音频处理器、多路混合器这两个集成化程度高的电路进行分析。
