DC-DC电路MC34063A计算器

输入电压 v
输出电压 v
输出电流 ma
输出电压波纹系数 mv(pp)
工作频率 khz
1:极性反转。2:升压。3:降压。三种典型电路时,外围元件参数的自动计算
使用方法: 只要在左中部框中输入你想要的参数,然后点击“进行计算并且刷新电路图”按钮, 它就可以自动给所有相关的外围元件参数和相对应的标准电路图纸,使设计dc—dc电路实现智能化高效化。
关于警告: 如果您输入的参数超过了34063的极限,它会自动弹出警告窗口提醒您更改它们。
特殊输入 :要设计极性反转电路请在输入或输出电压数字的前面加上负号,比如-5v。

这是一种用于dc-dc电源变换的集成电路,应用比较广泛,通用廉价易购。 极性反转效率最高65%,升压效率最高90%,降压效率最高80%,变换效率和工作频率滤波电容等成正比。

另外,输出功率达不到要求的时候,比如>250~300ma时,可以通过外接扩功率管的 方法扩大电流,双极型或mos型扩流管均可,计算公式和其他参数及其含义详见最下部详细介绍即可。

外围元件标称含义和它们取值的 计算公式:

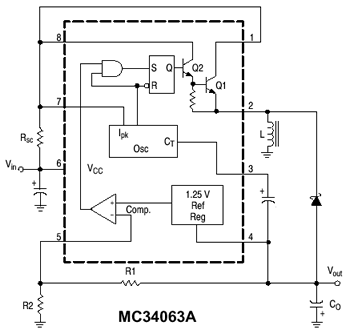

Vout(输出电压)=1.25V(1+R1/R2)

Ct (定时电容 ):决定内部工作频率。Ct=0.000 004*Ton(工作频率)

Ipk=2*Iomax*T/toff

Rsc (限流电阻):决定输出电流。Rsc=0.33/Ipk

Lmin (电感):Lmin=(Vimin-Vces)*Ton/ Ipk

Co(滤波电容):决定输出电压波纹系数,Co=Io*ton/Vp-p(波纹系数)

固定值参数:

Vces=1.0V  ton/toff=(Vo+Vf-Vimin)/(Vimin-Vces)  Vimin:输入电压不稳定时的最小值

Vf=1.2V 快速开关二极管正向压降

其他手册参数:

参数名称 符号 单位 MC34063(美国Motorola公司) CW34063(国产) IRM03A(日本夏普公司)
输入电压 Vin V 2.5~40V 2.5~40V 2.5~40V
输出电压 Vout V 1.25~40V 1.25~40V 1.25~40V
最大输出电流 Iomax A 1.5A 1.5A 1.8A
最高工作频率 f kHz 0.1~100KHZ 0.1~100KHZ 0.1~100KHZ
功率 P W 1.25W 1.25W 0.9W
工作温度 Ta 0~70度 0~70度 0~70度

在实际应用中的注意:

1:快速开关二极管可以选用IN4148,在要求高效率的场合必须使用IN5819!

2:34063能承受的电压,即输入输出电压绝对值之和不能超过40V,否则不能安全稳定的工作。
