瑞萨科技公司（以下简称“瑞萨”）5月7日宣布推出SH-NaviJ 系列第二阶段产品——面向小型便携式导航系统和低端至中端仪表板安装汽车导航系统的SH77722（SH-NaviJ2）SoC（片上系统）。SH77722具有更高的性能，提高了简便易用性，并且实现了小型化。此产品将于2009年7月在日本开始发售样品。

    虽然瑞萨现在拥有仪表板安装汽车导航领域最高的市场份额^*1，并且其产品广泛用于高端领域，但瑞萨仍然积极扩充其面向低端和中端设备（该领域增长迅速）的产品线，以便满足不断增长的用户需求和提高其市场占有率。

SH-NaviJ系列是用于在单芯片内实现小型汽车导航系统的SoC产品，应用了用于实现高质量绘图和其它图形功能的复杂片上图形渲染引擎，实现了面向高端设备的产品的高质量特性。该系列还严格选取适于低端至中端设备的功能。SH77722（SH-NaviJ2）还进一步改善了下列几个方面。

    (1) DDR2 SDRAM存储器接口的32位总线使得SH77722能够实现速度更高的高级图形功能。

    通过将DDR2 SDRAM（双数据速率2同步DRAM）存储器接口的总线宽度加倍（从16位增加到32位），提高了数据传输效率，能够以更高的速度绘制各种高级3D图形，如地图和GUI（图形用户界面^*2）。

    (2) 双屏幕显示器支持，实现了多种应用

    双屏幕显示器主要通过将DDR2 SDRAM的总线宽度加倍来实现。例如，该产品可以输出图形的双屏幕显示和其它WVGA尺寸（832 × 496像素）显示（在只有一个显示器的情况下，SH77722可以输出最大为WXGA尺寸[1280 × 768像素]的图形）。一条通道支持数字RGB输出，另一条通道带有LVDS^*3接口。

    该LVDS接口实现了低噪声、低噪声电阻和高速数据传输，能够以最少的线路将图像数据传输到远程监视器上。这样就可以将一条通道用于汽车导航显示，另一条通道用于汽车后部的后监视器，从而扩大了可以实现的应用范围。

    (3) 通过提供MOST接口和其它功能而加强了车载网络功能

    由于现在对车载协调系统的需求也在增加，该系统可以通过协调信息系统（包括汽车导航）内的车载电子设备和动力系与车身的控制系统内的车载电子设备来提高安全性和舒适性。为了满足这些需求，SH77722将CAN^*4接口通道的数量（这是行业标准汽车网络）从1条增加到2条。

    同时SH77722现在还具有MOST（面向媒体的系统传输）接口，这是信息系统的标准汽车网络。这样就能够轻松实现连接车内汽车信息系统设备的LAN。

    (4) 这2款产品具有不同的最大工作频率，适用于多种汽车信息系统

    SH77722提供2种版本：一种具有336MHz的最大工作频率和600MIPS（百万条指令/秒）的处理性能；另一种具有400MHz的最大工作频率和720MIPS的处理性能。这两款产品使得用户能够为特定的系统选择更加适合的SoC。

    (5) 小型封装，其尺寸比先前的封装小17%

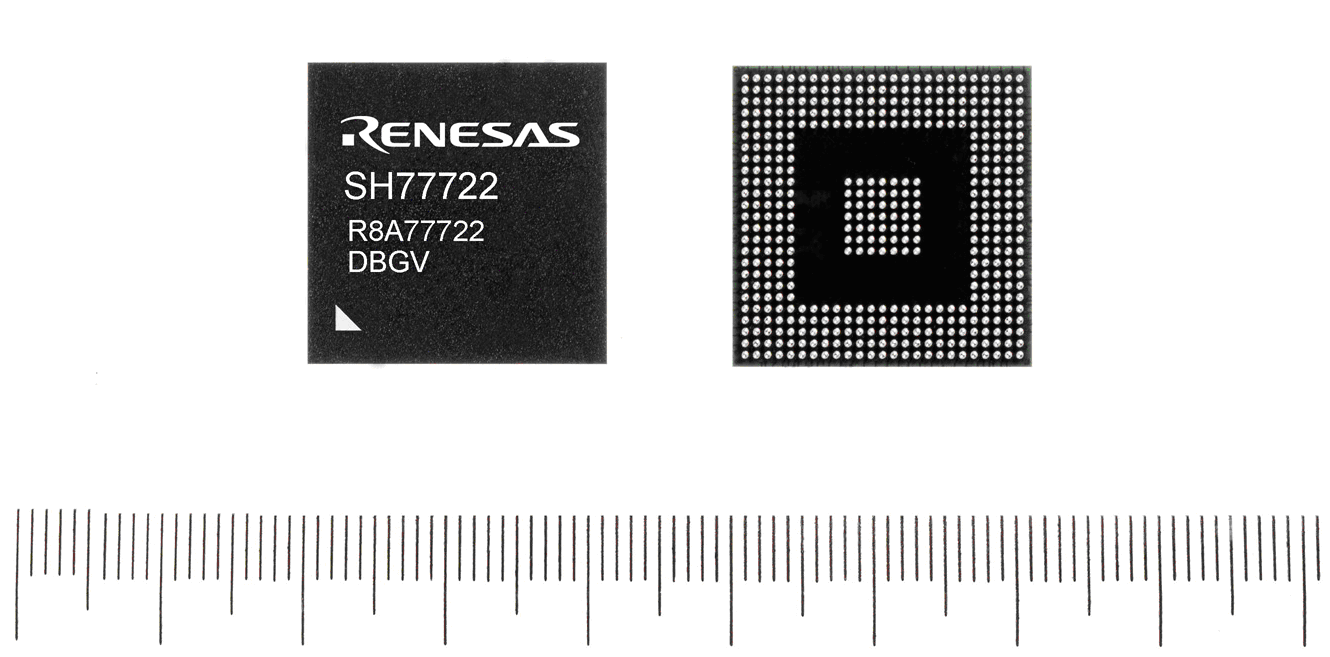

    尽管提供的功能（如MOST接口）比SH-NaviJ1多，但SH-NaviJ2仍然采用21 × 21mm 449-引脚BGA封装，其安装面积缩小了17%。因此SH77722还有助于实现系统小型化。

< 产品背景资料 >

    近年来，PND（个人导航器件）小型基础汽车导航系统成了美国和欧洲市场的热门产品，并且其市场在不断扩大。随之而来的是，对低端和中端汽车导航产品（如将Flash存储器用作地图数据的存储媒体的小型存储器导航系统）的需求不断增加。并且由于对更多的功能和更高的简便易用性需求的增加，汽车导航系统制造商发现有必要在开发高端设备的同时开发低端和中端产品，这些开发工作的速度也在不断提升。

    因此，现在需要可以实现高功能小型汽车导航系统（其可以在单块芯片内支持Flash存储器卡、USB和其它连接功能）的SoC产品。并且，通过有效地再利用为高端设备开发的软件资产来提高开发效率变得越来越重要了。

    为了满足这些需求，瑞萨于2008年开发了SH-NaviJ系列产品。这一系列的产品在利用瑞萨面向高端设备的SH-Navi系列^*5SoC产品的高级绘图功能和高质量的同时，严格选择低端和中端仪表板安装汽车导航系统所需的功能，并且在单块芯片内实现这些功能。瑞萨现在推出了该系列第二期产品SH77722（SH-NaviJ2），增加了功能，提高了简便易用性，同时还支持进一步小型化。

    < 产品详情 >

    SH77722整合了与现有SH-Navi系列产品内使用的相同的SuperH^*6系列顶级SH-4A CPU内核，并且提供2种版本，其最大工作频率分别为336MHz和400MHz。400MHz版实现了720MIPS的CPU处理性能和2.8GFLOPS（十亿次浮点运算/秒）的FPU（浮点处理单元）性能。这些高级处理性能实现了高性能系统。指令集与SH-4向上兼容，使得我们能够使用现有的SH-4系统程序和缩短系统开发时间。

    与SH77721（SH-NaviJ1）第一期产品一样，SH77722包含一个2-D和3-D图形处理器，提供了高级绘图功能。除了先前的2-D绘图功能（如粗线绘图和反混叠），它还实现了3-D绘图功能，如三角3-D绘图和纹理映射，从而能够进行高质量绘图。因此，单绘图处理器可以处理由各种量3-D内容表达式（如地图上的建筑物和地标）、大量使用图形功能的GUI显示器、以及2-D内容（如地图、图标和菜单）组成的高级地图显示器。

    瑞萨还提供高性能2-D和3-D图形库，使得开发人员能够发挥图形处理器的最大作用。该3-D图形库采用行业标准接口和用户友好的API（应用编程接口），使得我们能够轻松利用图形处理器支持的渲染功能。此外，2-D图形库符合GDI-Sub^*7规范（符合微软Windows?^*8 Automotive^*9 5.0服务包2）的要求。

    该产品还实现了汽车信息系统所需的大量外设功能，减少了系统元件数量，降低了高性能系统的成本。

• USB 2.0高速host/function接口
• SD^*10卡主接口
• FM多路解码器
• CAN和MOST车载LAN接口
• 多个音频和多个串行接口

    使用统一存储器架构使得存储器能够被各种模块共享，从而减少了外部存储器元件的数量。

    提供的外部总线包括用于连接高速DDR2-SDRAM的32位专用总线和用于连接Flash存储器或SRAM的16位扩展总线。通过USB接口连接到主机PC上的E10A-USB仿真器可用作开发环境，并且片上调试功能使得我们能够在最大工作频率下进行实时调试。

    瑞萨在准备面向用户系统开发的参考平台，提供的下属特性使得用户能够进行有效的系统开发。瑞萨计划于2009年7月推出该开发系统。

• 包含面向汽车信息系统的外设电路，提供了用户系统实际器件验证环境。
• 可以用作应用软件的软件开发工具
• 使得我们能够轻松添加用户的定制功能

    该开发平台支持高效用户系统开发，包括SH-NaviJ2功能评估和应用软件开发。瑞萨将会通过开发能够提供更高的CPU性能、速度和功能的SoC产品来不断推进汽车导航市场的进步，包括面向高端系统的多核产品以及性能和功能专门针对低端与中端系统的产品，以便及时满足不断变化的市场需求。

< 注释 >

    1.资料来源：瑞萨根据Strategic Analytics公司提供的数据得出的估算值。图形用户界面（GUI）：一中用户界面，在那里信息以图形的方式进行显示，并且可以通过指示器件和类似器件进行直观操作。

    2.LVDS：低压差分信号。一项以低压振幅传输数字数据的技术。它主要用作显示器和通信设备的数字接口。

    3.CAN是“Controller Area Network（控制器区域网络）”的缩写，是德国Robert Bosch Gmbh提出的汽车网络规范。

    4.SH-Navi系列：面向汽车信息系统（如汽车导航）的SoC，采用瑞萨科技公司的32位RISC CPU内核SuperH。现在正在批量生产这3款产品，包括采用片上图像识别引擎的SH7774。并且，瑞萨还推出了双核SoC产品。

    5.SuperH?是瑞萨科技公司的商标。

    6.GDI-Sub：Windows Automotive专用的图形架构，提供了GDI和调用指令之间的兼容性。

    7.Microsoft和Windows是微软公司在美国和/或其它国家的注册商标或商标。

    8.Windows Automotive是微软公司开发的面向汽车信息终端的嵌入式操作系统。

    9.要使用SD卡，必须先获得SD卡许可证。

    *上述产品名称、公司名称或品牌均为其各自所有者的财产。

< 典型应用 >

    汽车信息终端：低端至终端汽车导航系统等

< 日本售价 > *仅供参考

< 技术指标>
