凌力尔特公司 (Linear Technology Corporation) 推出隔离式 RS485 微型模块 (uModule) 收发器 LTM2881，该器件针对大的地至地差分电压和共模瞬变提供了保护作用。在实际的 RS485 系统中，各节点之间的地电位差异很大，常常超出可容许范围，这有可能导致通信中断或收发器受损。LTM2881 运用内部感应信号隔离来对逻辑电平接口和线路收发器实施隔离，以中断接地环路，从而实现了大得多的共模电压范围和 >30kV/μs 的卓越共模抑制性能。一个低 EMI DC-DC 转换器负责向收发器供电，并提供了一个用于给任何外部支持元件供电的 5V 隔离电源输出。凭借 2,500V_RMS 的电流隔离、板上辅助电源和一个完全符合标准的 RS485 发送器和接收器，LTM2881 不需要使用外部元件，从而确保了一款适合隔离串行数据通信的完整、小型μModule 解决方案。

LTM2881 的特点使其成为众多应用的合适之选，包括中断接地环路、在具有大共模电压和使用多个未端接线路抽头的情况下工作等。这款具有 ±15kV ESD 防护性能的收发器工作速率为 20Mbps 或低 EMI 250kbps，采用半双工或全双工配置。驱动器在整个共模范围内保持了高阻抗，并具有短路电流限制、以及转换速率控制功能 (用于最大限度地降低 EMI)。其配套器件 (即故障保险接收器) 允许在相同的线路上连接多达 256 个器件，并在接收器输入开路、短路或端接 (但未被驱动) 时默认至一个逻辑“1”，所有这些均无需对网络进行预偏置。集成的可选终端使得能够对电缆进行正确的端接，旨在避免发生信号反射和波形失真现象，并且可灵活地通过一个软件开关在总线上的任何位置增添或移除终端。该器件还拥有热停机保护功能，可在功耗过大的情况下停用收发器输出。用户将体会到自供电的 LTM2881 是如何采取诸多预防措施来保证 RS485 或 RS422 系统中的安全和可靠通信。

LTM2881 提供了两种版本以支持 3.3V 和 5V 输入电源电压。LTM2881 采用扁平 11.25mm x 15mm x 2.8mm 表面贴装 LGA 和 BGA 封装。所有集成电路和无源组件都装在凌力尔特公司特这个 RoHS 兼容的微型模块封装中。以 1,000 片为单位批量购买，每片价格为 8.45 美元。如需产品选择信息，请登录 www.linear.com.cn。

nn

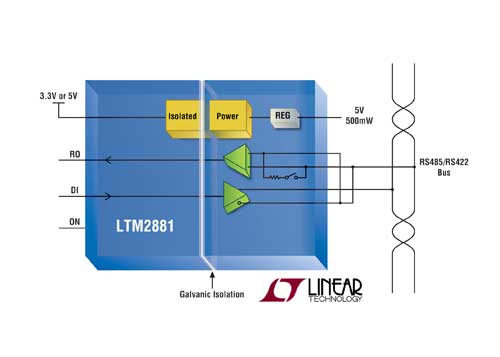

照片说明：具电源的 2.5kV 隔离式 RS485 收发器

性能概要：LTM2881

·              隔离式 RS485/RS422 收发器：2500V_RMS

·              集成的隔离式低 EMI DC/DC 转换器

·              无需外部组件

·              20Mbps 或低 EMI 250kbps 数据速率

·              高 ESD：在收发器接口上具 ±15kV HBM

·              抗高共模瞬态：30kV/us

·              集成的可选 120Ω 终接

·              3.3V (LTM2881-3) 或 5.0V (LTM2881-5) 标称电源电压选项

·              1.62V 至 5.5V 逻辑电源引脚用于灵活的数字接口

·              隔离的逻辑监视器通道

·              小占板面积、扁平 (11.25mm x 15mm x 2.8mm) 表面贴装 LGA 和 BGA 封装
