射频离子源（RFIonSource）在离子束刻蚀（IBE）应用中，凭借无阴极设计、低工作气压和对活性气体的极致兼容性，在刻蚀精度、材料适用性、工艺稳定性和前沿技术支撑能力上，已实现对考夫曼离子源（KaufmanSource）的全面性能代差。尤其在纳米级器件、化合物半导体、高深宽比结构等高端领域，射频离子源是唯一可行的技术选择。

1. RF离子源与灯丝离子源的性能对比

编号  指标  射频离子源  考夫曼离子源

1    束流密度    高，典型范围：1 - 5 mA/cm²，甚至更高。射频耦合效率高，易于产生高密度等离子体。    中等，典型范围：0.5 - 2 mA/cm²。受灯丝发射能力限制，提高困难。

2    离子能量分布

很窄（< 10 eV）。射频放电均匀，等离子体电位稳定，电离区域集中，引出的离子能量集中度高。

更窄的能量分布是实现精密加工的基础，保证所有离子以几乎相同的能量轰击表面，工艺一致性更好。

   较宽（> 20 eV）。电子来源于热发射，能量不一，且灯丝附近电位分布导致电离区域能量分散。

3    束流均匀性    优。射频场激发均匀，等离子体密度分布均匀，易于获得 > 90% 的大面积束流均匀性。    中等。受灯丝布局和损耗影响，大面积均匀性（> 100mm）控制较难。

4    工艺稳定性    维护前后工艺结果一直    维护前后工艺结果变化大，且维护后机台需要预跑1小时以上工艺以稳定离子源输出

结论：射频源满足半导体量产对工艺稳定性与洁净度的严苛要求。

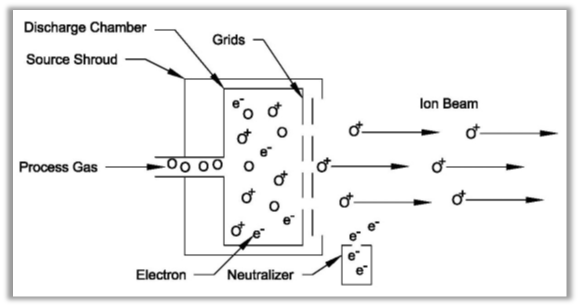

离子源原理示意图

2. 刻蚀精度

编号  指标  射频离子源  考夫曼离子源

1    工作气压    10⁻⁴–10⁻³mbar（极低）    10⁻³–10⁻²mbar（较高）

2    各向异性（垂直度）      侧壁角度>85°  射频源在微纳结构刻蚀中，能实现更高的深宽比和更陡直的侧壁轮廓

   侧壁角度>70°

3    再沉积控制

极低，能量分布窄，可精确控制轰击能量在阈值附近；无金属污染。

射频源刻蚀后表面更光滑，亚表面损伤层更薄，对敏感器件至关重要。

   中高（离子束准直性差散射）能量分布宽，高能离子比例相对多；且存在灯丝金属污染，可能增加表面缺陷。

4    工艺稳定性    高稳定、低漂移    易受阴极寿命影响

5    控制精度    精确。能量集中、工艺稳定，使得CD（关键尺寸）的转移精度和重复性极高。    尚可。因能量分散，可能导致刻蚀剖面微小偏差。

射频源的工作气压比考夫曼源低1-2个数量级大幅减少离子-气体分子碰撞，实现：

超高深宽比结构刻蚀（如MEMS微针、TSV硅通孔）：射频源侧壁更陡直，考夫曼源出现“喇叭口”；

量子点/纳米线精度控制：刻蚀线宽≤50nm时，射频源CD均匀性（3σ）＜5%，考夫曼源＞10%；

刻蚀均匀：在芯片刻蚀中，考夫曼源刻蚀效果不均匀，同层刻蚀有的地方还有残留，有些地方会过刻；射频源工艺更稳定，整体均匀性更好。
结论：射频源是5nm以下先进节点、光子晶体、MEMS等精密器件的必需技术。

3. 长期稳定与污染

编号  指标  射频离子源  考夫曼离子源

1    阴极污染    无阴极溅射    钨/LaB₆溅射污染样品

2    活性气体下寿命    栅极寿命＞200h    阴极寿命＜50h，栅极腐蚀加速

3    束流稳定性    24小时漂移＜±1%    阴极老化导致漂移＞±3%

4    启动方式    无需预热，快速启动    阴极预热，冷却复杂

5    短期稳定性（单次运行）    极高。无消耗性部件，等离子体参数由射频功率和气体流量精密控制，输出极其稳定。    随时间漂移。灯丝在运行中持续烧蚀变细，导致发射电流和等离子体参数缓慢变化。

6    长期稳定性（批次间）    极佳。核心放电部件不损耗，只要工艺参数相同，数月甚至数年后仍能复现完全相同的束流特性。    差。每次更换灯丝后，灯丝位置、形状的微小差异都会导致等离子体和束流特性变化，需要重新校准工艺。

7    平均无故障时间    高（数千小时）。主要取决于射频电源和匹配器的可靠性，放电腔本身寿命极长。    低（数十至数百小时）。由灯丝寿命决定，在活性气体中寿命极短。

8    工艺窗口    宽。参数控制与等离子体状态解耦，可在较宽的气压和功率范围内维持稳定放电，工艺开发灵活性高。    窄。受制于灯丝状态，维持稳定输出的工艺参数范围（如气压、功率）相对较窄。

考夫曼源的阴极溅射会在样品表面引入W、La等金属污染，导致器件电学性能退化（如MOSFET阈值电压偏移）；

射频离子源维护前后工艺参数不会发生变化，但考夫曼离子源维护前后的工艺参数波动极大。
结论：射频源满足半导体量产对工艺稳定性与洁净度的严苛要求。

4. 综合效益分析

编号  成本项  射频离子源  考夫曼离子源

1    采购成本    高（主因：RF发生器+匹配网络）    低

2    维护成本    低（无阴极更换，维护周期长）    高（频繁换阴极+栅极腐蚀）

3    停机损失    低（年停机＜40小时）    高（年停机＞150小时）

4    工艺良率提升    95%+（纳米结构）    80%~90%（侧壁控制不足）

结构复杂度    少部件，无易损电极    电极复杂，需定期更换

结论：射频源虽初始投资高，但因免阴极维护、长寿命、高良率，在3年周期内总持有成本（TCO）反低于考夫曼源，尤其在要求极高的工艺一致性和重复性，以及大规模量产中效益显著。

5. 结论

从技术先进性、工艺适应性、系统稳定性、长期经济性四个维度综合评估，射频离子源在离子束刻蚀系统中具有明显优势；射频离子源在性能、精度、稳定性三个维度上实现了全面领先：

性能上：它提供了更高、更均匀、能量更纯的离子束，能力全面。

精度上：它凭借窄能量分布和反应气体兼容性，能够实现更精细、更光滑、选择性更高的刻蚀，是微纳制造的利器。

稳定性上：它从原理上消除了主要衰减部件，实现了从秒到年的超稳定输出，是追求“六个西格玛”级别工艺重复性的必然选择。

北京三和联科技有限公司在充分论证了射频离子源和考夫曼离子源的优劣势后，早在几年前就将本公司研发生产的IBE系列产品离子源切换为了射频离子源，助力客户实现科研目标和生产目标。

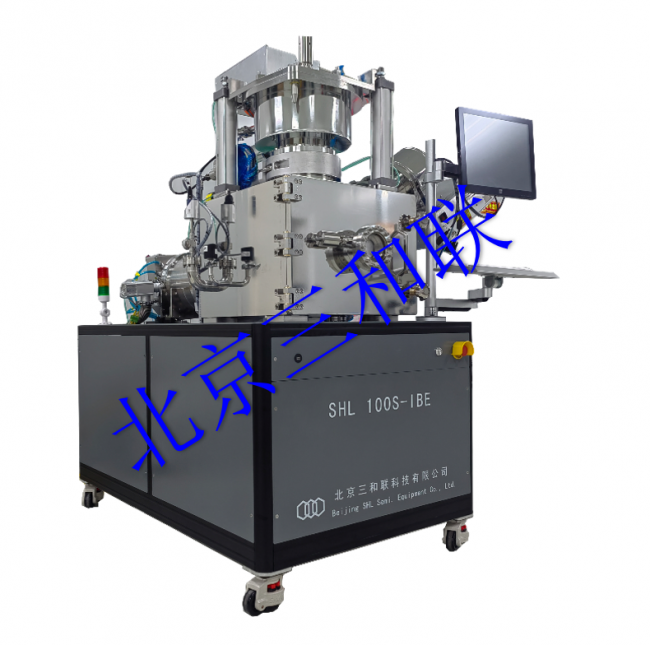

北京三和联研发生产的IBE系列产品，最大支持8英寸样品刻蚀，能够刻蚀的材料有：金属材料、硅类材料、化合物材料、磁性材料等，基于其原理是可以实现全材料刻蚀的，目前服务的客户应用方向有：金属涂层刻蚀，光栅刻蚀，金属线刻蚀，生物切片类脑分析研究（企业与北京自动所在雁栖湖实验室合作搭建的有全套的类脑切片研究实验室），失效分析场景等；北京三和联研发的IBE产品可以选配化学模块，引入F基气体，能够平衡失效分析刻蚀过程中的氧化硅和铜线刻蚀速度不均匀问题；

目前已经服务的高校研究所客户有：北京大学、清华大学、北京航空航天大学、吉林大学、复旦大学、电子科技大学、天津大学、华南师范大学、南京航空航天大学、南京理工大学等知名高校；中国科学院自动化研究所、中国科学院福建物质结构研究所、中国原子能科学研究院、中国空间技术研究院等国家级科研院所；同时服务的企业用户有国内顶尖存储芯片厂家和知名第三方失效分析实验室上市企业等，在失效分析领域真正做到了刻蚀设备的国产化替代，并且走出了自己独特的技术路线，解决了企业产线端的真实问题。
