一种基于压电陶瓷的目标精跟踪系统

微计算机信息
摘要: 在试验中,希望接收来自一公里的光斑在成像系统的中心,而由于大气湍流的影响,光斑在成像系统中心附近抖动。目标跟踪就是要通过改变倾斜镜的角度使光斑始终在成像系统的中心。为此,使用位敏传感器采集光斑的位置,微处理器处理数据,得到光斑的的偏移量,最后通过驱动压电陶瓷晶体改变倾斜镜角度。

Abstract:
</a><压电陶瓷" title="压电陶瓷">压电陶瓷" title="压电陶瓷">压电陶瓷晶体的响应频率在1000Hz 以上,能满足消除大气湍流带来的光斑抖动的影响。在光学跟踪系统中,传统的用于目标跟踪器件为CCD。由于CCD 采集的数据量很大,对后面的数据处理单元的要求很高,并且处理大量的数据增加了处理的复杂性和处理时间。本跟踪系统采用PSD 位敏传感器采集光斑位置信息,输出只有四路信号,只需要五次加法运算、一次减法运算和一次除法运算,运算量大大减少。并且本系统的微处理器采样dsPIC33F系列单片机,它有40M 的指令周期。其内部加减运算为单指令周期,除法只需要19 个指令周期,大大提高了计算速度。

1.校正系统的组成与原理

  校正系统总体框图如图1 所示,来自一公里之外的光束,经激光雷达系统接收,通过倾斜镜反射,光束经分光镜分光,一部分进入成像系统,一部分进入PSD 位敏传感器。由位敏传感器采集光斑位置,形成四路电流信号,经电流电压转换放大之后,由单片机进行A/D 转换并计算出光斑的偏移量,并根据光斑的偏移量计算出驱动压电陶瓷所需要的电压。最后将驱动电压值进行D/A 转换,并通过高压驱动器驱动PZT(压电陶瓷晶体)改变倾斜镜的角度,从而使光斑始终在成像系统的中心。

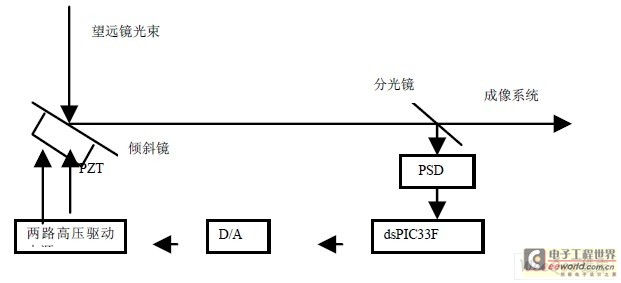

图1 跟踪系统框图

2.总体系统设计

  2.1位敏传感器系

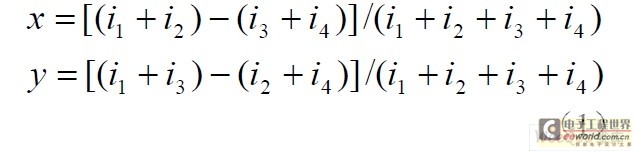

  位敏传感器是由Si 光电二极管组成,输出信号为电流信号。电流大小与光斑位置和光强强弱有关。其初级电路必须是电流电压转换电路。四路输出信号与光斑位置的关系为:

  其中i1,  i2 , i3, i4 为四路输出信号。上式求x, y 时用到除法运算,消除了光强变化对位置的影响,从而获得与光强无关的位置信号。

  2.2单片机控制系统

  本系统采用dsPIC33F 系列单片机实现12 位的高速A/D 转换、PID 控制、与D/A 转换器的通信及与计算机的通信。

  系列单片机的A/D 部分采用逐次比较式A/D 转换,最多有32 路转换通道,可实现自动通道选择模式采样,拥有16个结果缓冲器。在本系统中我们用125K 的采样速率进行四路模拟信号采样,当16 个结果缓冲器都满之后,产生一次中断,并对每路信号取四次的平均值。逐路采样延长了每一路信号的采样时间,并采取四次采样取平均值的方法,一方面可以减小采样误差,另一方面,可以起到滤波的作用。

  目标精跟踪系统需要实现快速反应,这要求我们的算法必须实现快速收敛。我们采用PID(比例-积分-微分)增量算法,可以实现系统的快速收敛。其中P 项为比例项,当误差大的时候,P 的系数也大,可以实现快速调整;当误差小的时候,P 的系数也小,可以实现小幅度的调整。随着时间的消失,P 项有利于减小系统的总误差。但总有一个静态误差。I 项为积分项,对误差进行积分,可以实现误差的精度调整,使静态误差积累到一定的值乘以I 项的增益因子之后输出,消除静态误差的影响。D 项为微分项,用来实现快速调整,,它对误差信号的变化率进行响应。

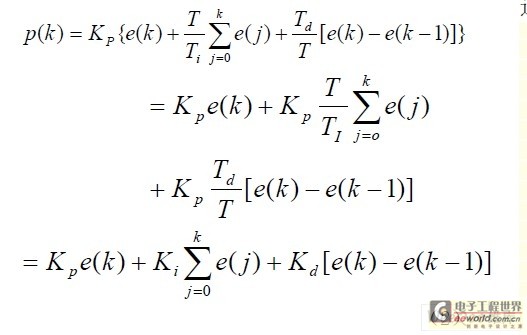

  增量算法推导如下:

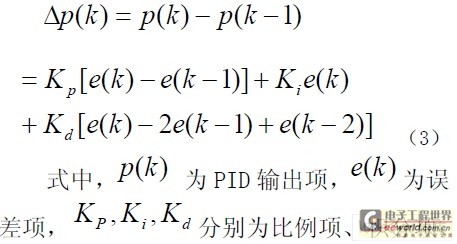

  其增量式为:

  微分项的系数。由(2)式可以看出,由于PID 输出与历史状态有关,计算工作量很大,需要对偏差信号进行累加。而采用增量式PID 算法,既(2)的算法,输出量为误差的增量,可以减小计算量。

  转化采用的是SPI 通信方式,D/A转换器选用的时TLV5638,它是双路输出的D/A 转换器,其输出的最高电压是参考电压的2 倍,其饱和电压为电源电压VDD -0.4v ,也是说参考电压不应该大于V DD -0.4v ,另外,D/A 转换必须在片选信号CS 的下降沿。而对运放偏移量、PID 系数的确定等都是通过计算机控制,MAX232 串口与计算机的通信,很多资料都有介绍,在这里不再累述。
