第七章：商业航天中的电源与能源管理

7.1 空间电源系统架构

卫星电源系统负责将太阳能转换为电能，存储、调节并分配给各载荷，是卫星的"生命线"。

系统组成：

· 发电单元：太阳能电池阵，将光能转换为电能；

· 储能单元：蓄电池，在阴影区为卫星供电；

· 控制单元：电源控制器，实现电池充电管理、母线电压调节；

· 配电单元：将电能分配至各负载，包括继电器、熔断器、固态开关等。

母线架构：

· 不调节母线：太阳能电池阵直接连接母线，电压随光照和负载变化，简单但适应性差；

· 全调节母线：通过开关电源将母线电压稳定在固定值，适应性强，是现代卫星的主流选择；

· 半调节母线：介于两者之间，部分调节。

7.2 太阳能电池技术

太阳能电池是卫星的主要能量来源，其性能直接影响卫星的功率能力和寿命。

硅太阳能电池：

· 单晶硅：效率高（可达20%以上），技术成熟，成本低，是最常用的空间电池；

· 多晶硅：效率略低，但成本更低，适用于功率需求不高的任务。

化合物半导体电池：

· 砷化镓（GaAs）：效率高于硅（可达28%），耐辐射性能好，适合高功率和长期任务；

· 多结叠层电池：如GaInP/GaAs/Ge三结电池，效率可达30%以上，是当前主流的高效空间电池；

· 新兴技术：四结、五结电池，效率有望突破35%；钙钛矿/硅叠层电池，成本低、效率潜力大。

柔性太阳能电池阵：

· 薄膜电池：如CIGS（铜铟镓硒）、CdTe（碲化镉），可制成柔性薄膜，比功率高（W/kg），适合微纳卫星和可展开结构；

· 卷绕式展开：太阳能电池阵像卷轴一样收纳，发射时体积小，在轨展开面积大。

聚光太阳能电池：

通过光学聚光提升光强，降低电池用量，但需要精确的对日指向和散热设计。

7.3 蓄电池技术

蓄电池在阴影区为卫星供电，需要高比能量、长寿命、高可靠性。

锂离子电池：

· 特点：比能量高（100-200 Wh/kg），自放电低，无记忆效应；

· 空间应用：经过特殊筛选和测试的锂离子电芯，配合电池管理系统（BMS）使用；

· 寿命：循环寿命数千次，适合低轨卫星（每天经历约16次阴影）。

锂硫电池：

· 优势：理论比能量高达2600 Wh/kg，实际可达400-600 Wh/kg，是未来发展方向；

· 挑战：循环寿命、安全性、温度适应性有待提升。

固态电池：

· 优势：安全性好，能量密度高，温度适应范围宽；

· 进展：空间固态电池正在研发验证中，有望成为下一代储能技术。

超级电容器：

· 特点：功率密度高，充放电速度快，循环寿命长；

· 应用：与电池混合使用，提供脉冲功率，平滑负载波动。

7.4 电源控制与管理技术

高效的电源控制与管理是提升能源利用效率、延长卫星寿命的关键。

最大功率点跟踪（MPPT）：

· 原理：太阳能电池阵的输出功率随电压变化存在最大值，MPPT通过调节工作点使阵列始终工作在最大功率点；

· 算法：扰动观察法、电导增量法等，适应光照和温度变化。

电池充放电管理：

· 充电控制：采用恒流-恒压（CC-CV）充电，配合温度补偿，防止过充；

· 均衡管理：对串联电池组进行均衡，防止单体过充过放，延长整体寿命；

· 状态估计：实时估计电池的荷电状态（SOC）和健康状态（SOH），指导能源规划。

分布式电源架构：

· 负载点电源（POL）：在各负载附近设置小型DC-DC变换器，降低传输损耗，提升电压精度；

· 数字电源管理：通过总线（如PMBus）监控各电源模块状态，实现智能调度和故障隔离。

能源管理系统：

· 能量平衡分析：根据光照条件、负载需求、电池状态，预测能源平衡，调整任务规划；

· 故障响应：在能源危机时，按优先级卸载非关键负载，保障平台安全；

 寿命预测：根据使用历史和模型，预测电池和太阳阵寿命，指导在轨管理。

7.5 电源系统的可靠性设计

电源系统故障是卫星失效的主要原因之一，需要特别关注可靠性设计。

冗余设计：

· 母线冗余：双母线或多余母线，故障时切换；

· 控制器冗余：主备份电源控制器，自动或指令切换；

· 配电冗余：关键负载双路供电，继电器并联使用。

保护机制：

· 过流保护：熔断器、断路器、电子限流；

· 过压/欠压保护：防止母线电压异常损坏设备；

· 反向保护：防止电流倒灌；

· 隔离保护：故障模块与母线隔离，防止故障扩散。

抗辐射加固：

· 功率器件选型：选择抗辐射加固的MOSFET、二极管等，或采用COTS+策略配合降额使用；

· 电路设计：采用抗辐射的拓扑结构和控制算法，避免单粒子效应导致灾难性故障。

第八章：商业航天中的抗辐射与电磁兼容

8.1 空间辐射环境

空间辐射是航天电子系统面临的最严酷环境之一，主要来源包括：

范艾伦辐射带：地球磁场捕获的高能电子和质子，内带以质子为主（能量可达数百MeV），外带以电子为主（能量可达数MeV）。低轨卫星穿越辐射带，会遭受累积辐射损伤。

太阳宇宙线：太阳耀斑和日冕物质抛射产生的高能质子，通量变化大，对卫星构成威胁。

银河宇宙线：来自银河系外的高能重离子，能量极高（可达10^20 eV），穿透力强，易引发单粒子效应。

次级辐射：高能粒子与卫星材料相互作用产生的中子、γ射线等次级辐射。

8.2 辐射效应机理

空间辐射对电子器件的影响主要分为两类：

总剂量效应（TID, Total Ionizing Dose）：

· 机理：长期累积的电离辐射在氧化层中产生陷阱电荷和界面态，导致晶体管阈值电压漂移、跨导下降、漏电流增加，最终功能失效；

· 表征：以 rad(Si) 或 krad(Si) 为单位，表示硅材料吸收的辐射剂量；

· 影响：参数退化、性能下降、功耗增加、时序改变。

单粒子效应（SEE, Single Event Effects）：

· 单粒子翻转（SEU）：粒子击中敏感区，导致存储单元逻辑状态翻转，软错误，可恢复；

· 单粒子锁定（SEL）：粒子触发寄生晶闸管结构，导致大电流锁定，可能烧毁器件，需断电重启；

· 单粒子功能中断（SEFI）：复杂电路（如FPGA、存储器控制逻辑）中粒子导致功能异常，需重新配置；

· 单粒子烧毁（SEB）/单粒子栅穿（SEGR）：功率器件中粒子引发二次击穿或栅氧击穿，永久性损坏。

8.3 抗辐射加固技术

工艺级加固：

· SOI（绝缘体上硅）工艺：在绝缘层上制作晶体管，消除闩锁路径，减少电荷收集，显著提升抗SEL和抗SEU能力；

· 特殊栅氧工艺：采用更厚的栅氧或特殊材料，提升抗TID能力；

· 外延层工艺：控制外延层厚度和掺杂，优化抗辐射性能。

设计级加固（RHBD）：

· 冗余设计：TMR（三模冗余）、双互锁存储单元（DICE）等，通过投票屏蔽单点故障；

· 纠错码（ECC）：汉明码、RS码等，检测并纠正数据错误；

· 保护环和隔离：在版图级采用保护环、环形栅等结构，抑制边缘效应和闩锁；

· 抗辐射单元库：专门针对辐射环境设计的标准单元库，从底层提升抗辐射能力。

系统级加固：

· EDAC（错误检测与纠正）电路：对存储器和数据通路进行实时纠错；

· 刷新（Scrubbing）：定期读取存储器，纠正错误后写回，防止错误累积；

· 看门狗与重启：监控程序执行，异常时复位或重启；

· 冗余与重构：整机或模块级冗余，故障时切换或重构。

8.4 电磁兼容（EMC）设计

卫星内部电磁环境复杂，电磁兼容设计保障各系统正常工作。

电磁干扰（EMI）控制：

· 源头控制：降低开关电源的di/dt和dv/dt，采用软开关技术；合理规划时钟频率，避开敏感频段；

· 滤波：在电源入口和信号接口设置滤波器，抑制传导干扰；

· 屏蔽：对辐射源和敏感电路进行屏蔽，采用导电涂层、金属外壳、屏蔽罩等。

电磁敏感度（EMS）设计：

· 接地设计：单点接地、多点接地、混合接地相结合，避免地环路；

· 布线优化：高速信号线与敏感信号线分离，减少串扰；差分传输提升抗干扰能力；

· 浪涌保护：对电源线和信号线设置浪涌保护器件，抑制瞬态过压。

系统级EMC：

· 频谱规划：合理分配各系统的工作频率，避免互调干扰；

· 时间规划：错开大功率设备的开关时间，降低瞬态冲击；

· 接地与搭接：整星接地系统设计，确保等电位和静电泄放。

8.5 辐射试验与验证

抗辐射性能必须通过严格的试验验证。

总剂量试验：

· 钴-60 γ射线源：模拟TID效应，按规定剂量率辐照，测试参数退化；

· 变剂量率试验：验证剂量率相关性，评估低剂量率增强效应（ELDRS）。

单粒子效应试验：

· 重离子加速器：利用高能重离子（如Xe、Kr、Ar等）模拟单粒子效应，测量LET阈值和截面；

· 质子加速器：利用高能质子模拟质子引发的单粒子效应，评估质子灵敏度；

· 激光模拟：利用脉冲激光局部注入电荷，快速筛选和定位敏感区。

质子辐照试验：

评估质子对TID和位移损伤的贡献。

系统级试验：

在整机或系统级进行辐照，验证加固措施的有效性。

8.6 新型抗辐射技术

AI辅助抗辐射设计：利用机器学习预测辐射敏感区，优化加固方案。

自适应加固：根据在轨辐射环境监测，动态调整工作电压、频率、刷新周期等参数。

抗辐射新材料：如宽禁带半导体（SiC、GaN）天然具有较好的抗辐射性能，适合功率和射频应用。

第九章：商业航天中的先进载荷与应用

9.1 通信载荷技术

通信卫星载荷是商业航天最大的应用领域之一。

透明转发器：

对上行信号进行变频、放大后下行，结构简单，时延小，但灵活性差。

处理转发器：

对信号进行解调、处理、交换、再调制，可实现路由交换、波束跳变、功率动态分配等功能，提升系统灵活性。

数字载荷：

· 全数字转发器：采用ADC直接采样射频信号，在数字域完成所有处理，灵活性最高，但对ADC/DAC性能要求极高；

· 软件定义载荷：通过软件配置改变工作参数和模式，适应不同应用需求；

· 在轨可重构：支持在轨软件更新和参数调整，延长卫星寿命，扩展应用能力。

高通量载荷（HTS）：

· 多点波束：生成数十至数百个点波束，实现频率复用，提升容量；

· 频率复用：采用四色复用等方案，提升频谱效率；

· 灵活功率与带宽分配：根据业务需求动态分配资源。

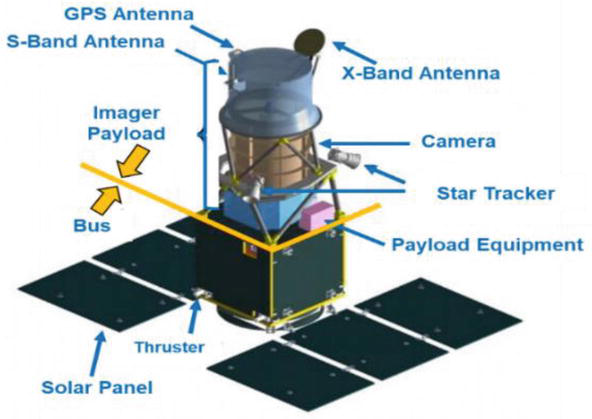

9.2 遥感载荷技术

遥感卫星载荷实现对地观测，应用领域广泛。

光学遥感：

· CCD/CMOS相机：可见光成像，分辨率达亚米级甚至分米级；

· 多光谱/高光谱成像：获取目标的光谱信息，用于资源调查、环境监测、军事侦察等；

· 红外成像：利用热红外波段进行夜间观测和温度测量；

· 大口径光学系统：采用轻量化设计、碳化硅反射镜、主动光学等技术，提升成像质量。

合成孔径雷达（SAR）：

· 优势：全天候、全天时工作，穿透云雾和部分植被；

· 技术要点：相参信号产生、高稳定本振、高精度运动补偿、复杂成像算法；

· 模式多样：条带模式、扫描模式、聚束模式、干涉模式（InSAR）等，实现不同应用。

激光雷达（LiDAR）：

· 原理：通过激光测距获取三维地形信息；

· 应用：高程测量、森林资源调查、大气监测；

· 技术挑战：高功率激光器、高精度时间测量、海量数据处理。

在轨智能处理：

· 实时目标检测：利用深度学习在轨检测感兴趣目标，仅下传结果，大幅降低数传压力；

· 变化检测：对比前后时相图像，检测变化区域，用于灾害监测、军事侦察；

· 图像压缩：智能压缩，在保证应用需求的前提下最大化压缩比。

9.3 导航增强载荷

低轨卫星可用于增强GNSS性能。

天基增强：低轨卫星搭载导航增强载荷，播发差分改正数和完好性信息，提升GNSS精度和可靠性。

独立导航：低轨卫星星座独立提供导航服务，信号落地功率高，抗干扰能力强，可作为GNSS备份。

多频多模接收：支持多星座多频点，提升可用性和精度。

9.4 科学探测载荷

商业航天也涉足科学探测领域。

空间天气监测：监测太阳活动、地磁暴、辐射带变化等，预警空间天气事件。

天文观测：小卫星搭载小型望远镜，进行时域天文、系外行星探测等。

地球物理探测：重力场测量、磁场测量、大气探测等。

9.5 在轨服务与制造

新兴的商业航天应用领域。

在轨燃料补给：为卫星补充推进剂，延长寿命。

在轨维修与升级：更换故障模块，升级载荷设备。

空间碎片清理：捕获和离轨失效卫星及碎片。

在轨制造：利用微重力环境制造特殊材料、药物、光纤等。

这些应用对机械臂、视觉系统、对接机构、精密操作等电子技术提出新的需求。

9.6 新型载荷技术趋势

微型化与集成化：采用MEMS、微光学、片上系统（SoC）等技术，实现载荷微型化，降低卫星平台要求。

智能化与自主化：集成AI处理器，实现在轨智能决策和自主运行。

软件化与可重构：通过软件定义实现载荷功能灵活配置，延长应用寿命。

多载荷融合：通信、导航、遥感载荷一体化设计，实现多功能融合。

第十章：2026年我国商业航天展望

10.1 发射能力跃升

2026年将是我国商业航天发射能力实现质的飞跃的关键之年。

可重复使用火箭批量投入使用：朱雀三号、天龙三号、双曲线三号、引力二号、智神星一号等可复用火箭经过2025年的首飞验证，将在2026年进入成熟运营阶段。可回收技术的普及有望将发射成本降至5000美元/公斤以下，逐步逼近国际先进水平。

发射频率大幅提升：随着海南商业航天发射场产能释放，以及新建发射场（如山东海阳、广东阳江等）投入使用，2026年商业发射次数有望突破80次，入轨卫星超过600颗，为星座组网提供充足运力。

新型火箭首飞：长征十号甲、力箭二号等新型火箭有望首飞，进一步丰富我国运载火箭型谱，满足不同轨道和载荷需求。

10.2 星座组网加速

国网星座大规模部署：2026年国网星座将进入高密度组网期，年发射卫星数量有望达到300-500颗，完成首批10%部署目标（约1300颗）的绝大部分，初步形成区域服务能力。

千帆星座一期完成：按计划，千帆星座将在2026年完成648颗卫星部署，实现第一阶段组网目标，开始提供商业服务。

新星座启动：除国网和千帆外，银河星座、吉利星座等有望在2026年加速组网，形成多元化的低轨星座生态。

手机直连卫星突破：随着3GPP NTN标准成熟和芯片量产，2026年有望实现主流智能手机支持卫星直连，开启卫星互联网大众市场。

10.3 电子技术进步

抗辐射芯片自主化：国产抗辐射处理器、FPGA、电源管理芯片等将实现批量应用，降低对进口器件的依赖，提升供应链安全。

星载AI普及：更多卫星将搭载AI处理单元，实现在轨智能目标检测、图像压缩、故障诊断等功能，提升卫星自主能力。

激光通信实用化：星间激光链路技术成熟，开始在低轨星座中规模部署，提升空间组网和高速数传能力。

数字载荷广泛应用：软件定义载荷、数字波束形成等技术在通信卫星中普及，提升系统灵活性和资源利用效率。

10.4 产业生态完善

供应链成熟：形成从元器件、单机、分系统到整星的完整供应链，批量化生产能力满足年产千颗卫星需求。

成本持续下降：通过规模化生产、技术创新、市场竞争，卫星单颗成本有望降至百万元级别，发射成本降至5000美元/公斤以下，推动商业航天进入"平价时代"。

应用场景拓展：卫星互联网从宽带接入向物联网、车联网、航空航海通信延伸；遥感数据从政府应用向商业市场、个人服务拓展；导航增强、太空旅游等新兴应用起步。

国际合作深化：中国卫星互联网服务走向"一带一路"沿线国家，参与国际空间基础设施建设，提升国际影响力。

10.5 政策与资本环境

政策支持持续：商业航天作为"新基建"和战略性新兴产业，将继续获得国家和地方政策扶持，频轨资源协调、发射场建设、保险配套等配套政策完善。

资本市场活跃：随着商业航天企业盈利模式和业绩逐步兑现，科创板上市潮有望延续，为产业发展提供充足资本支持。SpaceX潜在IPO也将带动全球商业航天板块估值提升。

监管体系健全：适应商业航天特点的监管体系逐步建立，在保障安全的前提下简化审批流程，支持创新发展。

10.6 挑战与应对

频轨资源竞争：全球低轨卫星申报数量远超轨道容量，需要加强国际协调，提升部署效率，确保我国权益。

太空碎片治理：随着卫星数量激增，太空碎片风险加剧，需要强化卫星设计和在轨管理，落实主动离轨责任，参与国际碎片治理机制。

技术自主可控：在关键芯片、核心元器件、基础软件等领域仍需突破，保障产业链安全。

商业模式创新：从"卖卫星、卖服务"向"卖数据、卖应用"转型，构建可持续的商业闭环。

结语

商业航天正站在历史性转折点上。2025年的蓬勃发展奠定了坚实基础，2026年有望迎来更大飞跃。在这一进程中，电子技术作为核心驱动力，正在经历从传统高可靠、高成本向高性能、低成本、智能化的深刻转变。

从大规模低轨星座组网到星载智能处理，从可重复使用火箭到在轨服务，从卫星互联网到空天地一体化网络，电子技术创新贯穿商业航天的每一个环节。抗辐射加固、高性能计算、软件定义、人工智能等技术的融合应用，正在重塑航天电子的技术范式和产业形态。

展望未来，随着技术持续进步、成本不断下降、应用日益丰富，商业航天将不再是少数国家的专属领域，而是成为普惠全球的太空经济基础设施。中国作为商业航天的重要参与者和贡献者，正在通过国网星座、千帆星座等重大工程，以及成千上万从业者的创新实践，书写太空时代的新篇章。

在这个星辰大海的征途上，电子技术将继续发挥不可替代的关键作用，推动人类探索宇宙的步伐更加坚实、更加深远。
